リレーのラッチとは？

リレーのコイル電圧をOFFしても接点を保持できる機能を持ったリレーです。パルス入力するだけで接点が動作状態を保持しますので、コイルへの連続通電の必要がありません。

ラッチリレーの利点

省電力、低発熱、長寿命、および信頼性の高い状態保持にあるため、エネルギー効率やメンテナンスコストの削減が重要な場面で特に有効です。用途に応じて、1コイル型（単安定）や2コイル型（双安定）など、適切なタイプが選ばれます。

1コイル型（単安定型ラッチリレー）

• 単一のコイルを使用。

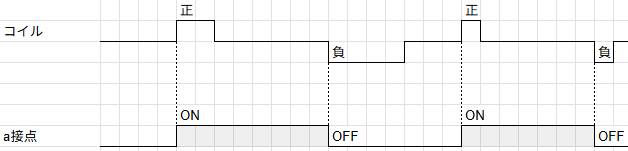

• 状態を切り替えるには、逆極性のパルス（例: 正電圧でON、負電圧でOFF）を同じコイルに送る。

特徴：

• 配線がシンプルで、コイルが1つなので制御回路がコンパクト。
• 部品点数が少なく、コストが低い。

デメリット：

• 逆極性パルスを生成する制御がやや複雑。

2コイル型（双安定型ラッチリレー）

• 2つの独立したコイル（セットコイルとリセットコイル）を持つ。

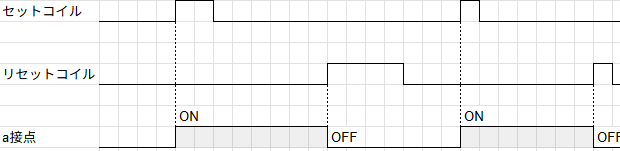

• セットコイルにパルスを送ると接点がONになり、リセットコイルにパルスを送るとOFFになる。

特徴：

• 制御がシンプルで、逆極性パルスが不要（各コイルに単一方向の電流でOK）。
• セットとリセットの動作が明確で、制御回路の設計が容易。
• 2つのコイルがあるため、1コイル型より構造がやや複雑。

デメリット：

• 配線や制御ピンが増えるため、設計がやや複雑になる場合がある。

KEYENCE製PLCのラッチリレー

停電保持設定可能なラッチリレーとして、LR00000～LR19915があります。電源OFFでも、ON/OFF(1 or 0)情報が保持されるデバイスです。停電や電源断後の復旧時に、以前の状態を再現するために使用されます。安全上あまり使用されないことが多い印象です。
